Титановый анодный стержень: как многослойные-покрытия предотвращают появление трещин и расслоение

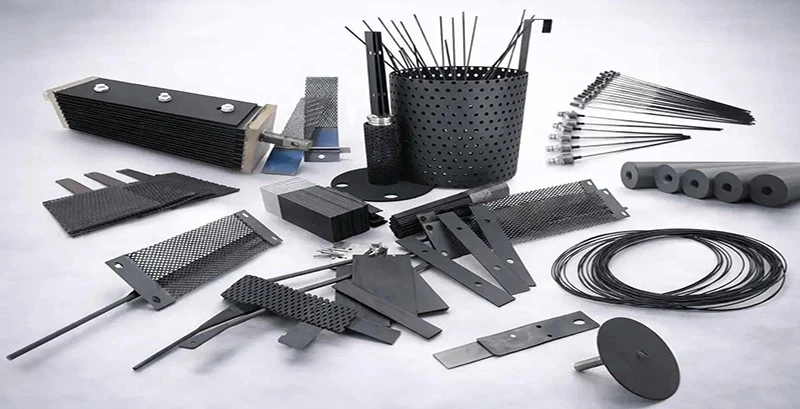

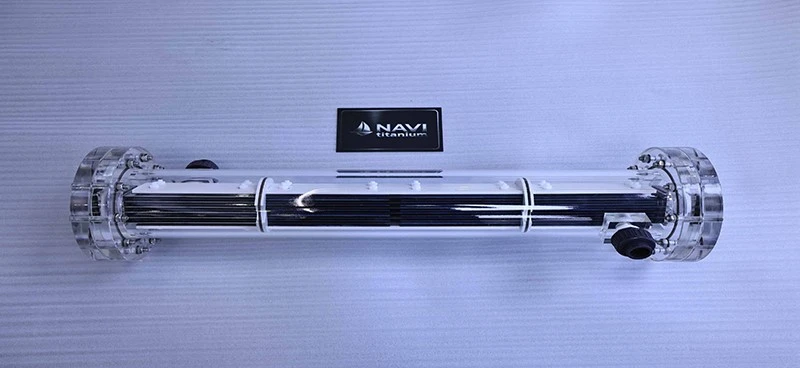

При изготовлении гипохлорита натрия он одновременно нагружает электроды, что ускоряет их выход из строя. Во время процессов выделения хлора поверхность анода подвергается суровым окислительным условиям, в то время как перерабатываются токсичные жидкости-с высоким содержанием хлоридов. Однослойные слои оксида рутения или иридия реакционноспособны, но структурно не прочны. При изменении температуры в процессе эксплуатации разница в коэффициентах теплового расширения между покрытием и титановой основой вызывает напряжение на границе раздела.

Исследования в области электрохимической инженерии показывают, что разрушение покрытия обычно начинается с очень небольших дефектов, из-за которых ионы хлорида могут проникнуть в основной металл титана. Основание образует изолирующий слой диоксида титана, который повышает напряжение элемента и снижает эффективность тока при его обнаружении. Этот процесс пассивации означает, что электрод больше не используется, даже если покрытие выглядит нормально.

Уклоны состава, идущие от основания к контакту с раствором, используются в много-системах покрытий. Самый тонкий слой прочно прилипает к уже обработанному титану и часто содержит оксиды титана, которые делают слои химически совместимыми и механически сцепленными. Средние слои представляют собой хорошее сочетание электропроводности и коррозионной стойкости. Верхний слой, называемый каталитическим, обеспечивает максимально быструю выработку хлора.

Эта многослойная структура-распределяет механическое напряжение по интерфейсам, а не концентрирует его на одном крае. Когда в верхнем слое появляются крошечные трещины, что происходит естественным образом во время температурных циклов, нижние слои не позволяют хлориду попасть в основной металл. Титановый анодный стержень имеет множество «жизней», поскольку каждый защищенный слой сохраняет работоспособность электрода даже после его внешнего повреждения.

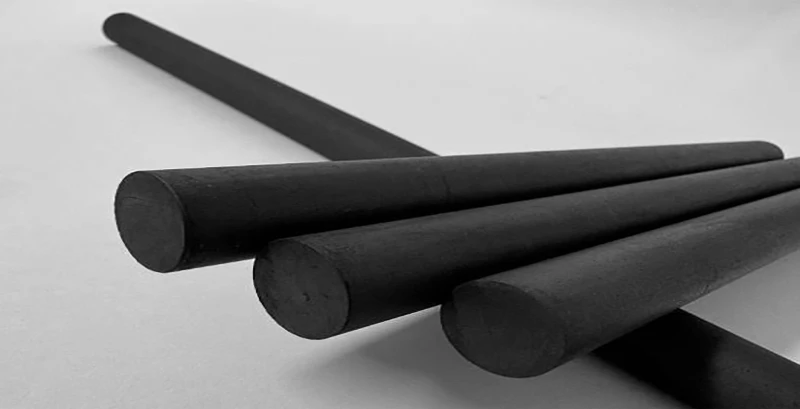

Градиентные покрытия не только продлевают срок службы вещей, но и снижают перенапряжение, необходимое для выделения хлора. Исследования, в которых проверяются характеристики анодов из MMO (смешанных оксидов металлов), показывают, что улучшенные многослойные структуры снижают напряжение элемента на 0,2–0,4 В по сравнению со стандартными конструкциями. Если такое падение напряжения произойдет в течение тысяч часов использования, это сэкономит много энергии.

Каталитическое улучшение происходит за счет контроля кристаллической структуры и увеличения электрохимически активной площади поверхности. В средние слои покрытия могут быть добавлены проводящие добавки для ускорения потока электронов, а верхний слой сохраняет правильное соотношение рутения-к-иридия для выделения хлора. Такое разделение функций позволяет каждому уровню выполнять определенные задачи, которые были бы невозможны в планах с одним слоем.

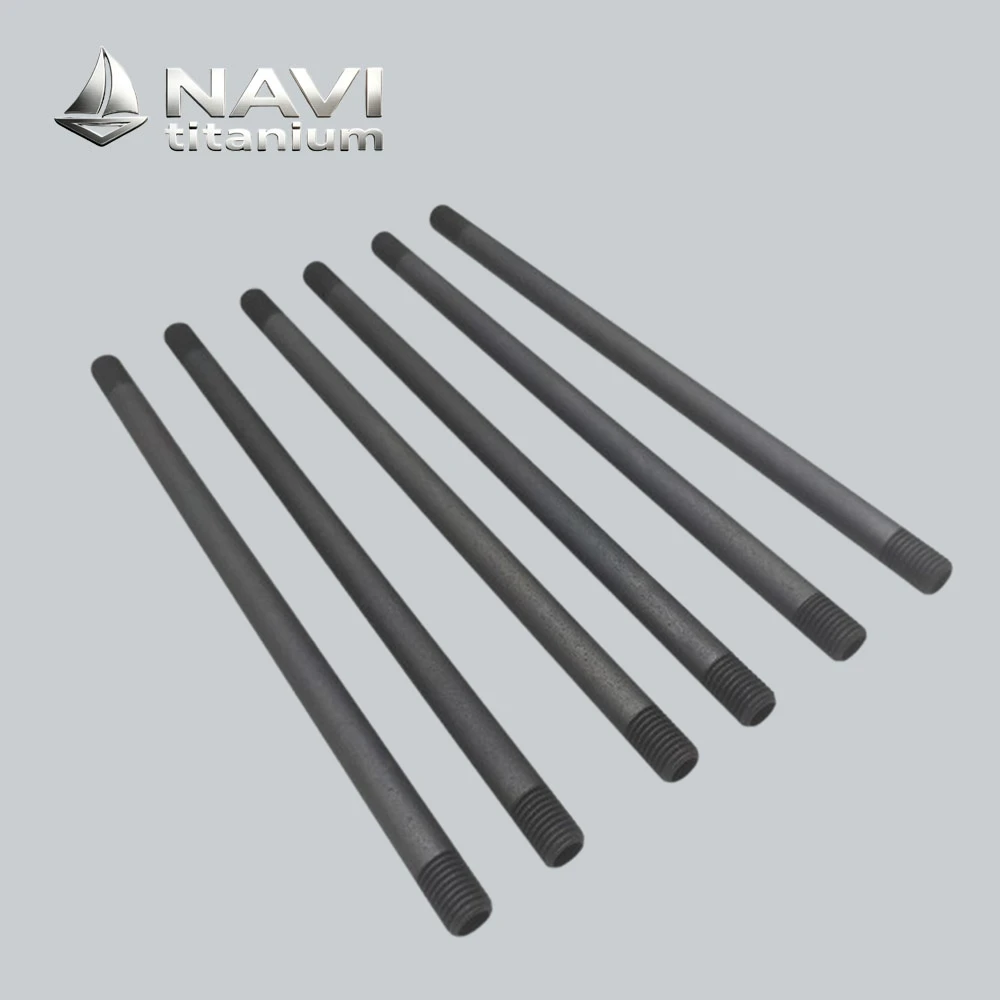

В профессиональном-классе обычно используется от трех до пяти различных слоев покрытия.титановый анодный стерженьсистемы, и все они применяются с использованием методов контролируемого термического разложения. Базовый слой содержит много оксидов титана, которые образуются при предварительной обработке подложки. Эти оксиды делают поверхность шероховатой и образуют микроскопические места крепления. Этот базовый слой имеет толщину всего несколько микрометров и образует важную связь между подложкой и покрытием, которая влияет на общую прочность клея.

Средние слои содержат смешанные оксиды с равным количеством иридия и рутения. Чтобы сделать структуру стабильной, часто добавляют оксид олова или оксид тантала. Эти средние слои имеют толщину около 3–5 микрометров и действуют как стенки для диффузии и переносчиков электрического тока. Композиционный градиент гарантирует отсутствие каких-либо внезапных изменений в материале, которые могут привести к накоплению напряжения или увеличению вероятности распространения трещин.

Во время электролиза разница в тепловом расширении вызывает большое напряжение на границе раздела. Именно во время работы с высоким-током температура раствора повышается, а покрытие и подложка расширяются с разной скоростью. Традиционные однослойные-покрытия плохо справляются с таким неравномерным ростом, что приводит к образованию крошечных трещин, которые распространяются по всей толщине покрытия.

Эта термическая деформация распространяется на множество границ раздела в градиентных много-слойных структурах. Каждая переходная зона подобна гибкому слою, который учитывает некоторую разницу в росте. Совокупный результат аналогичен разработанным материалам с градуированными свойствами, которые избавляются от концентрации напряжений, медленно меняя свойства. Эта концепция механической конструкции, основанная на термобарьерных покрытиях, используемых в самолетах, так же хорошо работает и в электрохимических ситуациях.

Ионы хлорида, попадая в титановую основу, часто приводят к отслаиванию покрытия. Когда хлориды попадают в основной металл, они вызывают локальную коррозию, из-за которой покрытие становится труднее прилипать, даже если само покрытие является химически твердым. Многослойная структура- делает пути диффузии очень извилистыми, что значительно замедляет движение хлоридов.

Плотные слои промежуточных оксидов с небольшим количеством дырок в них хорошо работают как диффузионные барьеры. Композитная структура уравновешивает скорость реакций и ее защитную роль, когда она соединена с каталитически активными, но слегка пористыми внешними слоями. Данные, полученные на станциях очистки сточных вод, показывают, что правильно спроектированные градиентные покрытия могут увеличить срок службы электродов на 60–120 % по сравнению с обычными однослойными-вариантами при использовании таким же образом.

Во время электролиза поверхность титанового анодного стержня остается сильно окисленной, а это означает, что незакрытые металлы быстро ржавеют. Покрытия из оксидов благородных металлов защищают от анодного повреждения, поскольку являются лучшим местом для окисления вместо титана под ним. Когда оксиды рутения и иридия окисляются, они становятся очень проводящими. Это позволяет электричеству течь через слой без необходимости предварительного окисления титана.

Эта функция безопасности зависит от твердости слоя. Титан может быть окислен даже из-за небольших дефектов, таких как точечные отверстия, что запускает процесс, называемый локализованной пассивацией. Много-системы снижают этот риск, гарантируя, что дефекты поверхности повлияют на более поздние уровни защиты, а не на само основание. Градиентные покрытия имеют дополнительные слои, которые вместе создают отказоустойчивую-систему, в которой даже небольшое повреждение не сразу влияет на качество работы электрода.

Когда электроды выходят из строя, энергия в ячейке возрастает, что ускоряет работу контуров обратной связи по повреждению. Более высокие напряжения создают более агрессивные окислители и более высокие температуры, что ускоряет разрушение покрытия. В течение срока службы много-слойные покрытия сохраняют рабочее напряжение ниже и делают его более стабильным.

Каталитическая эффективность-хорошо спроектированных внешних слоев поддерживает низкое исходное напряжение элемента, а защитная функция внутренних слоев сохраняет напряжение постоянным при увеличении количества часов использования. Данные мониторинга генераторов гипохлорита натрия с электродами с градиентным-покрытием за более чем 40 000 часов показывают дрейф напряжения менее 0,1 В. В отличие от однослойных-вариантов, в которых за тот же период напряжение повышалось на 0,3–0,5 В.

В большинстве случаев устройства для очистки воды не поддерживают постоянную температуру. Электроды постоянно расширяются и сжимаются по температуре из-за ежедневных циклов, изменений погоды и сбоев в технологических процессах. Механический износ является основной причиной разрушения покрытий, поскольку вращательное напряжение приводит к образованию трещин и их распространению быстрее, чем статическая нагрузка.

Структуры градиентного покрытия избавляются от теплового напряжения за счет своей слоистой структуры, подобно тому, как ламинированные материалы предотвращают распространение трещин. Когда трещина начинается в верхнем слое, она попадает в составную границу, которая останавливает ее дальнейшее распространение. На границе каждого слоя энергия, необходимая для расширения трещины, увеличивается, останавливая раскол до того, как он достигнет подложки.

Тщательная подготовка основания – это первый шаг к созданию прочного основания.титановый анодный стерженьэлектроды. Чтобы создать крошечные элементы крепления, поверхность коммерческого-титана придается шероховатость с помощью химического травления или абразивоструйной обработки. Контролируемое кислотное травление используется в передовых методах очистки, чтобы сделать поверхности гладкими и иметь необходимую степень шероховатости.

Затем уже обработанную поверхность нагревают, чтобы образовался тонкий слой оксида титана, химически совместимый с первым нанесенным покрытием. Этот средний оксидный слой, который создается путем медленного нагревания титана на воздухе или в кислороде, делает переход от металлического титана к керамическому оксидному покрытию более плавным. Этот шаг очень важен, поскольку проблемы со связыванием обычно возникают из-за неправильной подготовки основы, а не из-за проблем с самим материалом покрытия.

Для создания многослойных градиентных покрытий необходимо тщательно контролировать процессы термического разложения. Растворы-прекурсоры с растворенными солями металлов наносят кистью, распыляют или окунают на уже подготовленные поверхности. После покрытия основу нагревают до 400–500 градусов, что расщепляет прекурсоры на стабильные оксиды металлов.

Чтобы создать фигуру, состоящую более чем из одного слоя, вам необходимо выполнять этапы нанесения в определенном порядке, давая каждому слою собственную термическую обработку. Этот пакетный процесс позволяет изменять композицию между слоями, что позволяет получить желаемую архитектуру градиента. Производственная дисциплина очень важна, поскольку защитные преимущества многослойной конструкции могут быть потеряны, если толщина покрытия неоднородна, термическое разрушение не является полным или между слоями имеется загрязнение.

Одного визуального осмотра недостаточно для подтверждения качества слоя. Полевые характеристики можно предсказать путем испытаний в течение более короткого времени в синтетических электролитах с более высокими плотностями тока. Электрохимическая импедансная спектроскопия – это не-неразрушающий способ узнать о порах покрытия и качестве связующего. Производители с хорошей репутацией используют эти аналитические методы, чтобы убедиться, что каждая партия их продукции соответствует стандартам производительности.

Инвестиции в полный контроль качества – это то, что отличает провода профессионального-класса от более дешевых вариантов. Некоторые производители пропускают этапы подтверждения, чтобы сэкономить деньги, но это плохая идея, которая становится очевидной, когда сбои происходят в полевых условиях слишком рано. Операционный риск и общая стоимость владения ниже, если электроды покупаются у поставщиков с подробными системами качества.

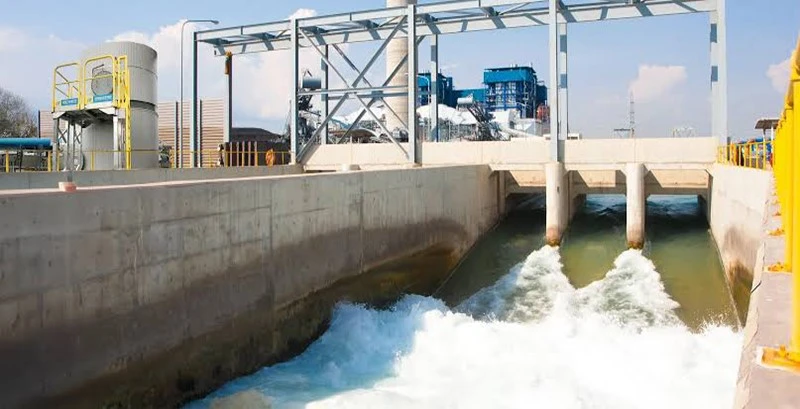

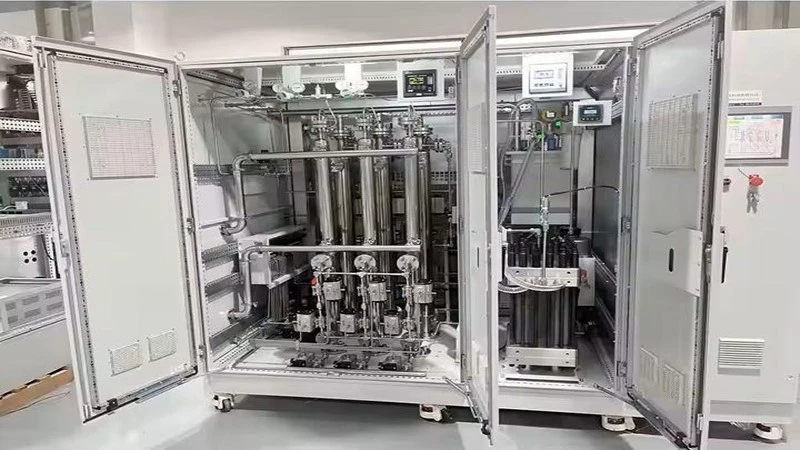

Электродные покрытия должны удовлетворять различные потребности в различных электрохимических целях. Муниципальные системы очистки сточных вод используют потоки средней плотности и переменной солености. С другой стороны, электроды при промышленном электролизе рассола подвергаются воздействию очень высоких плотностей тока и очень высоких концентраций хлоридов. Системы дезинфекции для плавательных бассейнов имеют меньшую плотность тока, но имеют более жесткий рабочий цикл с большим количеством операций запуска-остановки.

Передовойтитановый анодный стерженьВ решениях используются формулы покрытия, адаптированные для каждой цели. Поверхностные слои,-богатые иридием, которые плохо изнашиваются при работе с высокими-силами тока, в то время как покрытия с преобладанием рутения-хорошо работают в экономичных-применениях с приемлемыми условиями работы. Многослойная структура- позволяет внешним слоям работать лучше всего в определенных условиях реакции, в то время как внутренние слои сохраняют свою защитную роль во всех ситуациях.

Когда люди решают, что покупать, они часто слишком много внимания уделяют первоначальной стоимости капитала, а не текущим затратам и тому, как часто товар необходимо заменять. Исследование полного срока службы, в котором учитываются такие затраты, как энергопотребление, техническое обслуживание и запасные части, показывает, что много-многослойные электроды премиум-класса более экономичны-, даже несмотря на то, что их покупка обходится дороже.

Экономия энергии за счет более низкого напряжения элемента продолжает накапливаться, пока используется электрод. Приблизительно от 15 до 20 процентов стоимости энергии электролиза экономится при использовании электрода, который работает 8000 часов в год при более низком напряжении на 0,3-В. Если добавить к продолжительности трудовой деятельности удвоение или утроение, экономическая выгода будет огромной. Когда предприятия перешли с обычных однослойных анодов на альтернативные варианты с градиентным покрытием, период окупаемости составил от 18 до 30 месяцев, а затем они продолжили экономить деньги на эксплуатации.

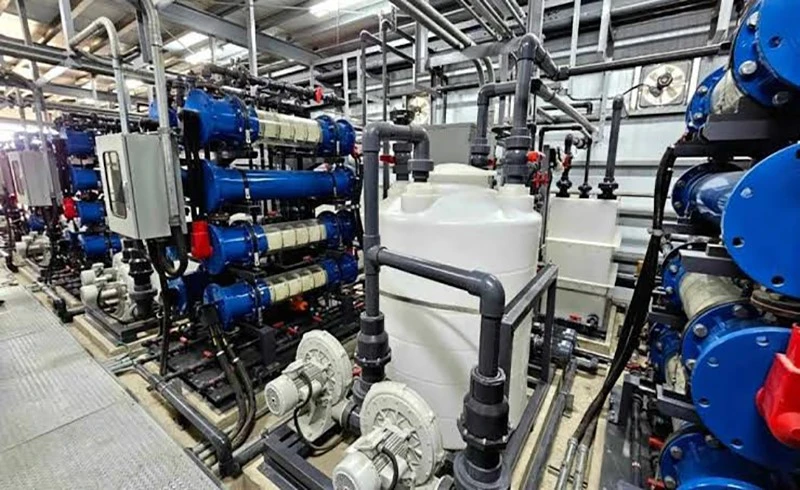

Помимо самой технологии нанесения покрытия, успех электрода зависит от того, насколько хорошо собрана вся система. То, как распределяется ток, что находится в среде, как контролируется температура и как управляется поток – все это влияет на срок службы электрода. Даже самый совершенный титановый анодный стержень мало поможет в электролитических ячейках, которые неправильно настроены и не могут хорошо контролировать температуру или поток тока.

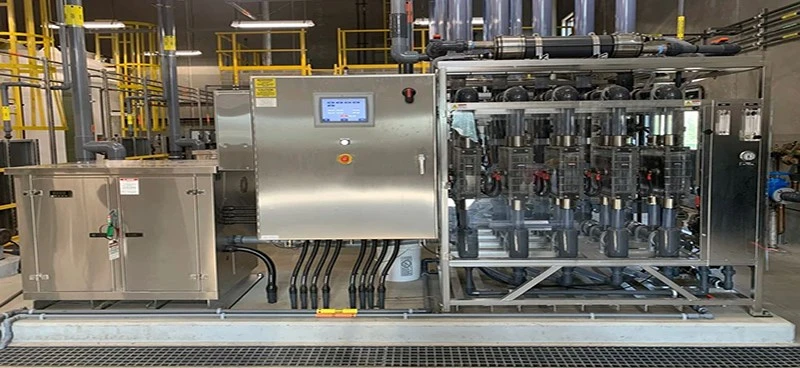

В успешных реализациях электроды премиум-класса сочетаются с правильно спроектированными системами. Плотность тока должна оставаться в пределах спецификаций производителя, обычно 100-300 А/м² для производства гипохлорита натрия. Контроль температуры поддерживает температуру раствора ниже 40 градусов, чтобы минимизировать термический стресс. Регулярный анализ электролита обеспечивает достаточную минерализацию, избегая при этом чрезмерных концентраций хлоридов, которые ускоряют износ покрытия. Эти соображения на уровне системы усиливают преимущества передовой электродной технологии.
